كم تعرف عن محلل TOC؟

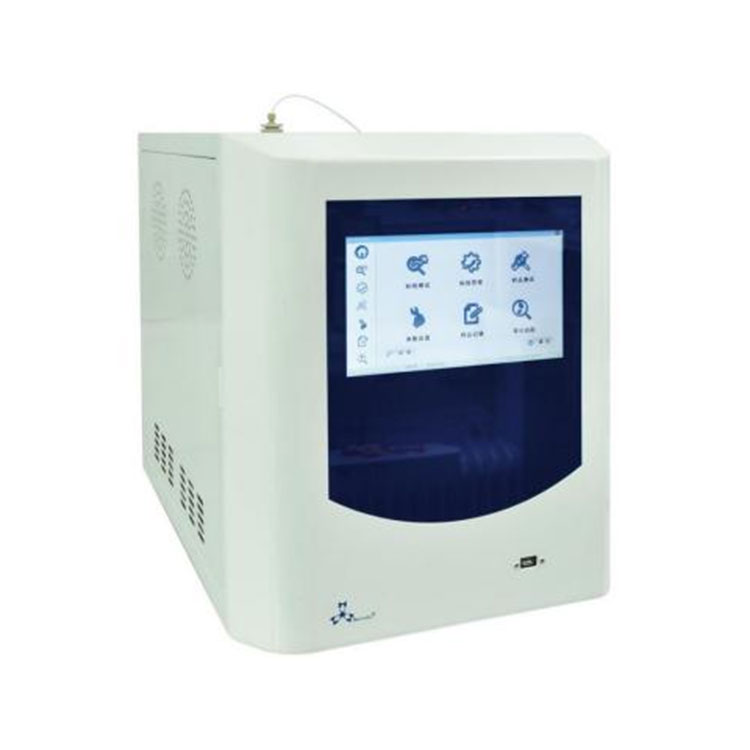

محلل TOC، أو إجمالي محلل الكربون العضوي ، هو أداة تستخدم لقياس إجمالي الكربون العضوي (TOC) في محلول. يستخدم محتوى الكربون لتمثيل إجمالي كمية المواد العضوية في جسم المياه كمؤشر شامل. نظرًا لأن تحديد TOC يستخدم طريقة الاحتراق ، يمكن أن يؤكسد جميع المواد العضوية ، والتي يمكن أن تعكس بشكل أفضل كمية المواد العضوية بشكل أفضل من BOD5 (الطلب على الأكسجين الكيميائي الحيوي) أو COD (الطلب على الأكسجين الكيميائي).

تكوينمحلل TOCيشمل: جهاز الكشف عبر الإنترنت ، ومضخة التمعج ، والمحول ، ومفاعل الأكسدة ، ومستشعر ثاني أكسيد الكربون ، وحكم التحكم في المعالجات الدقيقة ولوحة الدوائر الإلكترونية ، وواجهة الإخراج.

1 جهاز الكشف عبر الإنترنت

معدل تدفق عينة الماء بعد دخول الأداة حوالي 0.5 مل/دقيقة. يمكن أن تكون درجة حرارة عينة الماء التي تدخل جهاز الكشف عبر الإنترنت في حدود 1 إلى 95 درجة مئوية ، ويتم تفريغ سائل النفايات للأداة وسائل التفريغ لجهاز الكشف عبر الإنترنت بواسطة أنبوب التفريغ.

2 عينة الكشف عن خط المضخة التمعجي

أثناء الكشف غير المتصل ، يمكن للأداة عينة مباشرة من زجاجة عينة أو حاوية أخرى خالية من الضغط. يجب تنفيذ خط أنابيب الأدوات ومعايرة الأدوات في وضع عدم الاتصال. أنبوب مدخل الصك عبارة عن أنبوب تفلون 1/16 بوصة. معدل تدفق عينة الماء المرسومة في الأنبوب بمضخة تمعجية حوالي 0.5 مل/دقيقة.

3 مقسم التدفق

بعد دخول عينة الماء إلى الأداة ، يتم تقسيمها إلى مسارين بنفس معدل التدفق. يدخل أحد المسارات مستشعر ثاني أكسيد الكربون من خلال ملف تأخير لاكتشاف TIC ، ويمر المسار الآخر من خلال مفاعل الأكسدة لتحلل المادة العضوية إلى ثاني أكسيد الكربون باستخدام ضوء الأشعة فوق البنفسجية (ضوء الأشعة فوق البنفسجية) وأكسدة صورة ثاني أكسيد التيتانيوم ، ويدخل مستشعر ثاني أكسيد الكربون للكشف عن TC.

4 مفاعل الأكسدة

تستخدم الأداة أشعة فوق البنفسجية لأكسدة المركبات العضوية في ثاني أكسيد الكربون تحت عمل محفز صور ثاني أكسيد التيتانيوم. مفاعل الأكسدة هو مصباح الأشعة فوق البنفسجية ملفوفة في أنبوب الكوارتز الحلزوني. مصباح الأشعة فوق البنفسجية ينبعث من الضوء ليسبب التحلل الضوئي للماء.

5 مستشعر ثاني أكسيد الكربون

هناك نوعان من مستشعرات ثاني أكسيد الكربون ، يتكون من مستشعر الموصلية ومستشعر درجة الحرارة. يستخدم قياس الموصلية تقنية الدقة المزدوجة ، والتي يمكن أن تحقق معايرة تلقائية وتعويض درجة الحرارة.

مبدأ القياسمحلل TOCهو أولاً أكسدة الكربون من المواد العضوية في الماء إلى ثاني أكسيد الكربون ، والقضاء على عوامل التداخل ، ثم استخدام كاشف ثاني أكسيد الكربون لقياس ، ثم استخدام معالجة البيانات لتحويل محتوى غاز ثاني أكسيد الكربون إلى تركيز المادة العضوية في الماء.

تتمثل طريقة قياس TOC في أول أكسدة المواد العضوية في الماء في ثاني أكسيد الكربون ، ثم قياس كمية ثاني أكسيد الكربون الناتجة. يتم أكسدة عينة الماء المراد اختبارها مع الحمض لإزالة الكربون غير العضوي ، ثم إضافتها كمياً إلى فرن الاحتراق. يتم إرسال ثاني أكسيد الكربون التي تنتجها احتراق الكربون العضوي في عينة الماء إلى كاشف NDIR لقياس إجمالي كمية ثاني أكسيد الكربون بعد الجفاف ، وبالتالي الحصول على تركيز TOC في عينة الماء.

ميزات الصك

عملية بسيطة وسريعة وموثوقة. لا يحتاج المستخدمون إلى معرفة مهنية وتدريب خاص. تم تصميمه لاكتشاف الماء منزوع الأيونات أسفل TOC1000PPB ، يمكن تبديل الكشف عبر الإنترنت والإنترنت. لا يلزم إضافة أي كاشف حمض ، مؤكسد وأي غاز ، ولا يلزم وجود تكاليف صيانة يومية إضافية. سرعة الكشف سريعة ، ووقت الكشف والتحليل هو 4 دقائق فقط. الحجم الصغير ، الوزن الخفيف ، استهلاك الطاقة المنخفض ، سهل الحمل.

تشمل الفئات الشائعة: عبر الإنترنتتحليلات TOC، والتي يمكنها مراقبة جودة الماء وسلامة المكونات الوظيفية لمعالجة المياه في الوقت الفعلي على خط الأنابيب ، يمكن أن تضع فاصل الاكتشاف ، وتلقائيًا

يكشف. تحليلات TOC دون اتصال ، والتي تحتاج إلى نقل عينات من المياه إلى المختبر للاختبار. ومع ذلك ، أثناء الاختبار دون اتصال ، تكون الأخطاء التي أدخلتها أخذ العينات والبيئة أكبر بكثير من أخطاء تحليل الأداة نفسها ، وتحليل الأخطاء له عدم اليقين. لذلك ، فإن النتائج هي فقط من القيمة المرجعية النوعية.

يستخدم محللون TOC على نطاق واسع لقياس محتوى الكربون العضوي الكلي في المسطحات المائية مثل المياه السطحية ومياه الصنبور ومياه الصرف الصحي ومياه البحر وبيروكسيد الهيدروجين والمياه الصناعية ، من أجل تقييم درجة التلوث العضوي بشكل شامل في الأجسام المائية. يتم استخدامها في المراقبة البيئية ، وإمدادات المياه الحضرية والصرف ، والتحكم في الأمراض ، والطاقة الكيميائية وغيرها من الصناعات.
