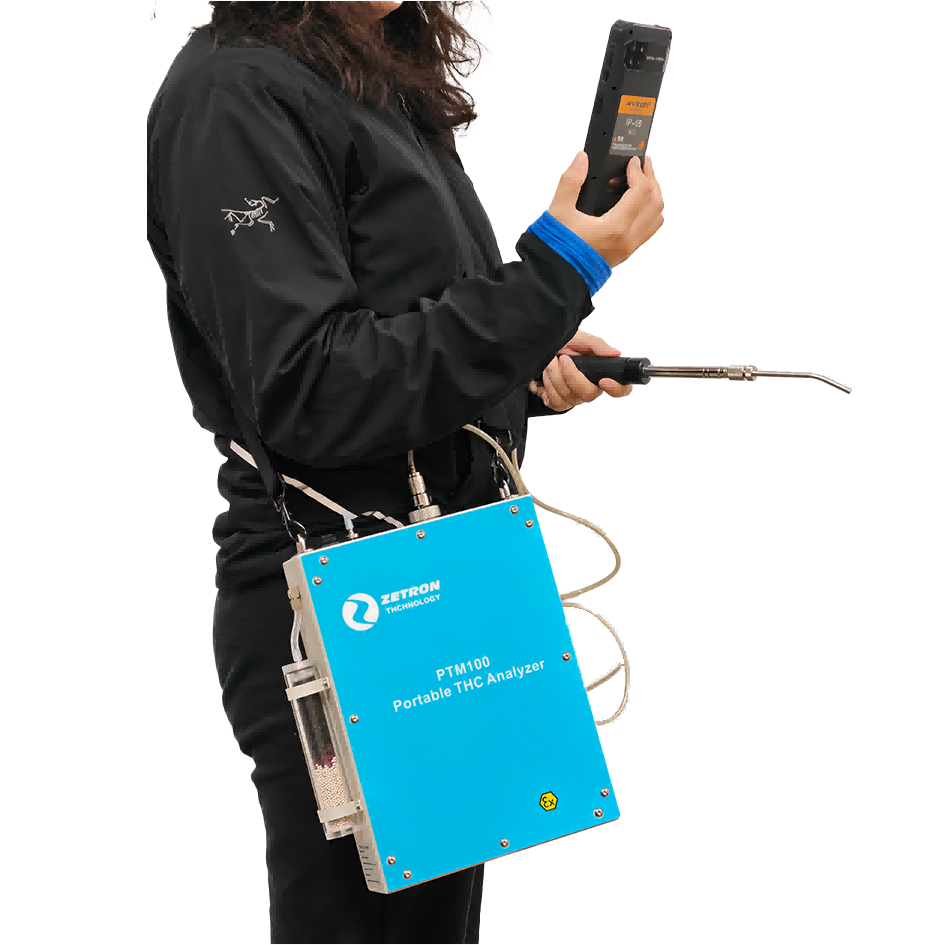

محلل الغاز العضوي المتطاير PTM100

تم تجهيز محلل الغاز العضوي المتطاير PTM100 بكاشفات تأين اللهب (FID) وكاشفات التأين الضوئي (PID) التي يمكنها العمل في وقت واحد وتعتمد تصميمًا مقاومًا للانفجار. يتم استخدامه للكشف عن LDAR، والكشف عن التسرب في النقاط المغلقة في أنظمة جمع واستعادة النفط والغاز، والكشف عن المركبات العضوية المتطايرة على الأسطح السائلة المتسربة والمفتوحة، والفحص السريع لملوثات التربة والمسوحات الإقليمية الشاملة.

إرسال استفسار

المعايير المطبقة:

GB 37822-2019 "معيار التحكم في الانبعاثات الهاربة للمركبات العضوية المتطايرة"؛

HJ 733-2014 المبادئ التوجيهية الفنية للكشف عن المركبات العضوية المتطايرة من التسربات والانبعاثات السطحية المفتوحة؛

HJ 1019-2019 المبادئ التوجيهية الفنية لأخذ عينات المركبات العضوية المتطايرة في التربة والمياه الجوفية؛

طريقة وكالة حماية البيئة رقم 21 "تقدير المركبات العضوية المتطايرة"؛

كشف تركيز التسرب في النقاط المغلقة لأنظمة تجميع النفط والغاز في GB 20950-2020 "معايير انبعاث ملوثات الهواء من مستودعات تخزين النفط" ؛

GB 20951-2020 "معايير انبعاث ملوثات الهواء لنقل النفط" للكشف عن تسرب نقطة إغلاق النفط والغاز في مركبات النقل؛

كشف تسرب نقاط ختم النفط والغاز لمركبات النقل في GB20952-2020 "معايير انبعاث ملوثات الهواء من محطات الوقود".

الميزات الرئيسية:

1. دعم تأين لهب الهيدروجين (التكوين القياسي) وكاشفات التأين الضوئي المزدوجة؛

2. شاشة رقمية لضغط الهيدروجين وتذكير ذكي بوقت العمل المتبقي؛

3. تذكير ذكي بطاقة البطارية والوقت المتبقي؛

4. الإشعال التلقائي FID، ومراقبة درجة حرارة اللهب في الوقت الحقيقي؛

5. قاعدة بيانات مدمجة لأكثر من 200 غاز عضوي متطاير؛

6. علامة مقاومة للانفجار للمضيف: Ex db ia IIC T4 Gb;

7. يستخدم المشغل اليدوي المقاوم للانفجار شاشة تعمل باللمس مقاس 6.5 بوصة ويدعم تقنية Bluetooth وWIFI؛

8. علامة مقاومة للانفجار للمشغل المحمول: Ex ib IIC T4 Gb/ Ex ibD 21 T130°C.

المعلمات التقنية:

المعلمات الرئيسية	نطاق المعلمة
نطاق القياس	FID: 0～100,000 جزء في المليون
نطاق القياس	PID: 0～2000 جزء في المليون، نطاقات متعددة متاحة؛ [التكوين الاختياري]
حد الكشف عن الطريقة	FID: 0.5 جزء في المليون من الميثان
حد الكشف عن الطريقة	PID: 0.5 جزء في المليون من الأيزوبيوتيلين
دقة	±5% من القراءة أو ±1 جزء في المليون، أيهما أكبر
دقة	±5% من القراءة أو ±1 جزء في المليون، أيهما أكبر
التكرار	FID: 2% عند 500 جزء في المليون من الميثان
التكرار	PID: 1% عند 100 جزء في المليون من الأيزوبيوتيلين
الرد على حدث (T90)	FID: .53.5 ثانية (10000 جزء في المليون ميثان)
الرد على حدث (T90)	PID: .53.5 ثانية (500 جزء في المليون أيزوبوتيلين)
تدفق أخذ العينات	800 مل/دقيقة (قابل للتعديل)
عمر البطارية	≥10 ساعات (0 درجة مئوية)
التحمل الهيدروجين	≥15 ساعة
محول الطاقة	DC8.4 فولت 1 أمبير
بيئة العمل	-30~45 درجة مئوية، 10%~95% رطوبة نسبية
واجهة الغاز	1/4 بوصة
وزن المضيف	3.5 كجم

قائمة التعبئة

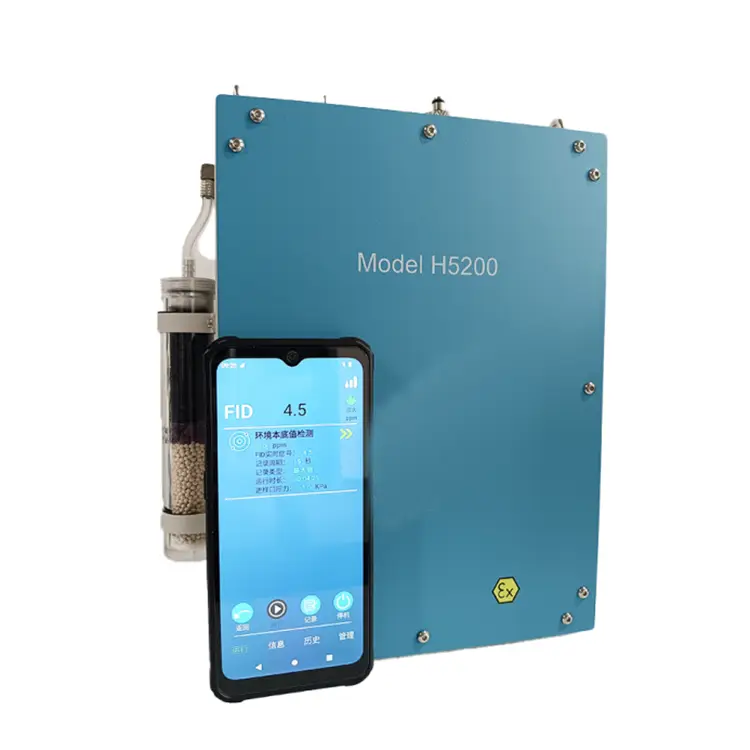

Huayi H5200 محلل الغاز العضوي المتطاير رقم الصك:

رقم سري	اسم	مواصفة	وحدة	كمية	تفتيش المصنع	ملاحظات
1	مضيف H5200	التكوين القياسي	برج	1	〇
2	أحزمة الكتف	/	فردي	1	〇
3	مشغل يدوي مقاوم للانفجار	/	برج	1	〇
4	صندوق الحماية		فردي	1	〇
5	محول الطاقة	تيار متردد 8.4 فولت، 1.2 أمبير	فردي	1	〇
6	مرشح المدخل	Φ25mm، 1μm	فردي	20	〇
7	مرشح المدخل	Φ17*2، 50 مم	فردي	2	〇
8	تجميع مسبار أخذ العينات	/	تعيين	1	〇
9	وجع مسدس	2 ملم	فردي	1	〇	تفكيك غطاء الصرف والتجمع
10	5200 الأدوات	/	فردي	1	〇
11	استنزاف بورتسيل	Φ18.5*1.8	فردي	2	〇
12	إنليتسيل	Φ22*2.5	فردي	2	〇
13	مصيدة التصفية	/	فردي	1	〇
14	مكونات المعايرة	/	تعيين	1	〇
15	مكونات تعبئة الهيدروجين	/	تعيين	1	〇
16	دليل المستخدم	النسخة الإلكترونية	يشارك	1	〇
17	شهادة المنتج	/	يشارك	1	〇
