كاشف الأوزون بالأشعة فوق البنفسجية

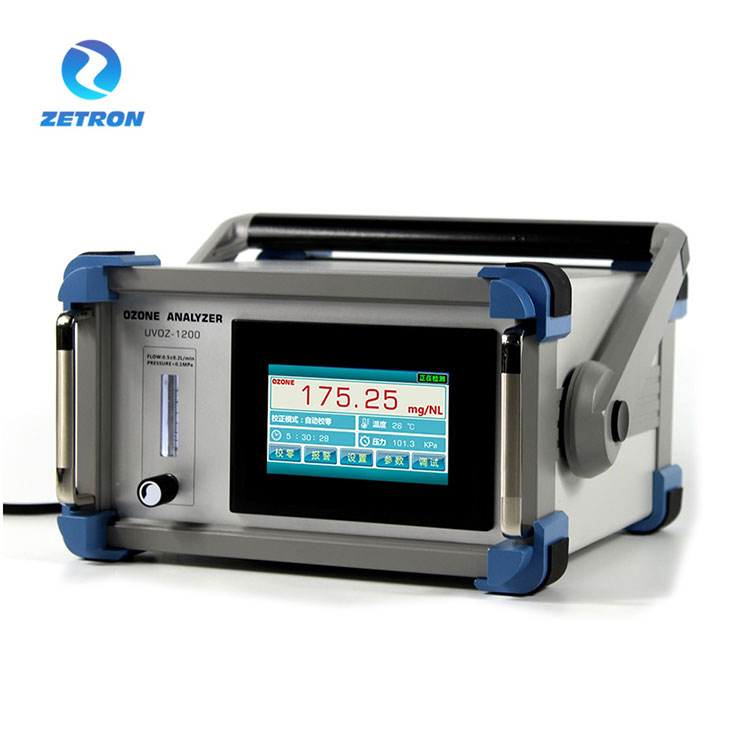

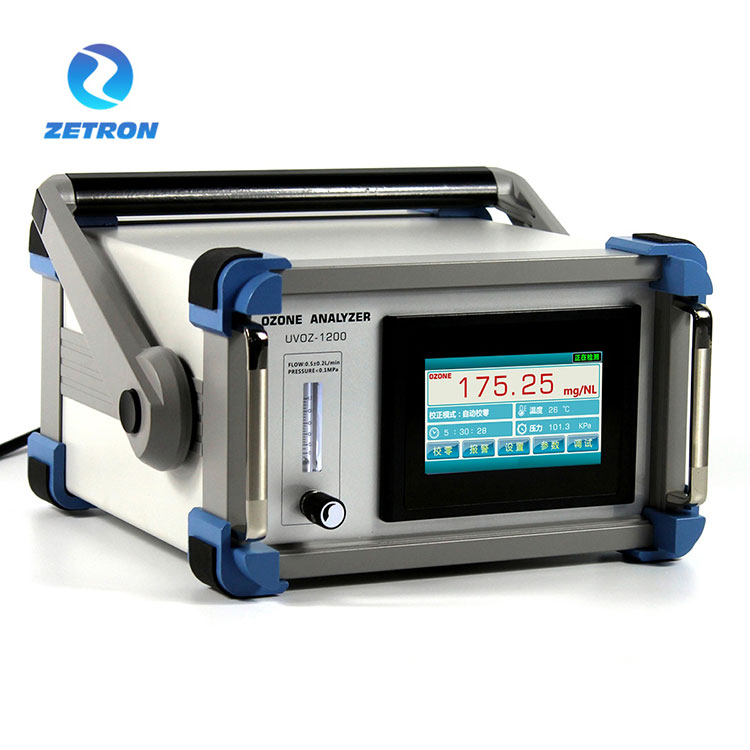

كاشف الأوزون بالأشعة فوق البنفسجية PTM600OZ

الوصف العام

كاشف الأوزون بالأشعة فوق البنفسجية هو مقياس ضوئي مزدوج الشعاع يعتمد على معالج دقيق (الأشعة فوق البنفسجية 254 نانومتر) لقياس محتوى الأوزون في الهواء أو الأكسجين.

لتقييم محتوى الأوزون في عينة الغاز، يقيس جهاز UVOZONE DETECTOR الأشعة فوق البنفسجية في قناة القياس، والأشعة فوق البنفسجية في القناة المرجعية، ودرجة الحرارة والضغط في الكوفيت.

يحتوي محلل الأوزون على واجهة تشغيل تعمل باللمس، والتي توضح تركيز الأوزون في الوقت الحقيقي. وشاشة اللمس مزودة أيضًا بشاشة عرض تعويض الضغط ودرجة الحرارة. بالنسبة لنطاق التركيز العالي (g/Nm3)، فهو يتمتع بوظيفة إدخال التدفق، والتي يمكنها عرض مخرجات مولد الأوزون في الوقت الحقيقي. يعتمد المكون الأساسي نظام ضوء الأشعة فوق البنفسجية طويل العمر مع كوارتز نفاذية الضوء العالي لمنع الانجراف الصفري من التأثير على دقة الكشف. ليست هناك حاجة لإغلاق مدخلات الأوزون عند الصفر لضمان تشغيل المعدات بشكل مستمر لمدة 24 ساعة.

يتم عرض تركيز الأوزون إما بالنسبة المئوية لوزن الأوزون (%wt/wt)، أو جرام الأوزون لكل متر مكعب عادي من عينة الغاز (g/Nm3) أو جزء في المليون (AQ: g/m3 أو جزء في المليون) على شاشة عرض أبجدية رقمية. يمكن تغيير وحدة التركيز أثناء التشغيل.

المعلمات الإضافية القابلة للتعديل هي من بين أمور أخرى:

وحدة عرض الضغط (كيلو باسكال)

معلمات الإنذار (العتبة العالية/المنخفضة)

طبيعة الغاز الحامل: الهواء أو الأكسجين (بما في ذلك PSA)

معلمات واجهة RS-485

4-20MA إخراج إشارة

التثبيت وتوصيل الطاقة

بالنسبة لتوصيل غاز العينة، يجب استخدام أنابيب PTFE مقاس 6 × 4 مم (والتي سنقوم بتوفيرها عند الطلب). يجب توصيل غاز العينة عبر مرشح غاز العينة ("IN"). يعتمد الفارق الزمني لقياس التركيز على

أ) معدل تدفق غاز العينة،

ب) طول الأنابيب إلى المحلل،

ج) المقطع العرضي للأنبوب (نوصي بأنابيب 6 × 4 مم، وليس أكثر!)

د) الفارق الزمني للمحلل نفسه. عند معدل التدفق الموصى به من 0.2 إلى 1 لتر/دقيقة، سيكون الفارق الزمني من 2 إلى 0.4 ثانية مع طول أنبوب 6 × 4 مم يبلغ 2 متر.

توضح الرسومات التالية التكوينات الممكنة:

طريقة أخذ العينات: أخذ عينات الضغط الإيجابي؛

واجهة العرض: واجهة تشغيل شاشة تعمل باللمس 4.3 بوصة؛

واجهة المحتوى: تركيز الأوزون، درجة الحرارة، الضغط؛

الوظائف المساعدة: تعويض درجة الحرارة، تعويض الضغط؛

وحدة العرض: g/Nm3، mg/NL اختياري؛

دقة العرض: 0.01 جم/Nm3؛

معدل تدفق الغاز: 0.5 لتر ± 0.2 لتر / دقيقة؛

ضغط الإدخال:<0.1MPa؛

خطأ التركيز: الحد الأقصى 0.5% FS؛

الخطأ الخطي: الحد الأقصى 0.5% FS؛

الانجراف الصفري: <± 0.3%. خ م؛

وقت رد الفعل: ≥ 1 ثانية؛

درجة الحرارة البيئية: -30~80 درجة مئوية؛

طريقة واجهة خط الأنابيب: تشديد سريع (الفولاذ المقاوم للصدأ)؛

تجاوز قطر أخذ العينات: Φ 6 (6 مم * 4 مم)؛

طريقة الاتصال: RS-485؛

وضع الإخراج: 4-20mA (نشط)؛

مصدر الطاقة: 24 فولت تيار مستمر؛

الحجم: 120 مم (الارتفاع) × 160 مم (العرض) × 60 مم العمق؛

ملحوظة: 1 ملجم/لتر=1 جم/م3=467 جزء في المليون؛

ضمان مجاني: 24 شهرًا (للمضيف)؛

التكوين القياسي: مقياس التدفق المضاد للتآكل، مدمر عادم الأوزون، مرشح مدخل الأوزون (الغبار).

ميزات المنتج:

ميزات القياس: تقنية حاصلة على براءة اختراع مع وظيفة الضبط التلقائي لنقطة الصفر، ومبدأ امتصاص الأشعة فوق البنفسجية مزدوج المسار، ومصدر ضوء الأشعة فوق البنفسجية LED الأجنبي طويل العمر، والتشغيل المستمر، مما يضمن استقرار تركيز الكشف.

طريقة الاختبار: طريقة امتصاص الأشعة فوق البنفسجية ذات المسار المزدوج، نظام مصدر ضوء طويل العمر، دقة قياس عالية.

مبدأ القياس: وفقا لقانون لامبرت بير، يتم إجراء قياسات دقيقة من خلال مبدأ الامتصاص الضوئي.

نظام مصدر الضوء: نظام مصدر ضوء فوق بنفسجي أجنبي طويل العمر (مصدر ضوء فوق بنفسجي LED مع عدسة)، مع ضمان مجاني لمدة عامين.

الاستخدام: يوصى بتركيبه واستخدامه في الداخل، وهو مزود بمقابس طيران مقاومة للماء.

نظام حوض السباحة الخفيف: تقنية حمام السباحة الخفيف المنفصلة، ​​خالية من التسرب، ومقاومة الضغط العالي، ومقاومة تأثير الغاز لأخذ عينات التدفق العالي.

التعويض الذكي: مدمج في تعويض درجة الحرارة والضغط وعرضه، مع التشغيل التلقائي

الهيكل

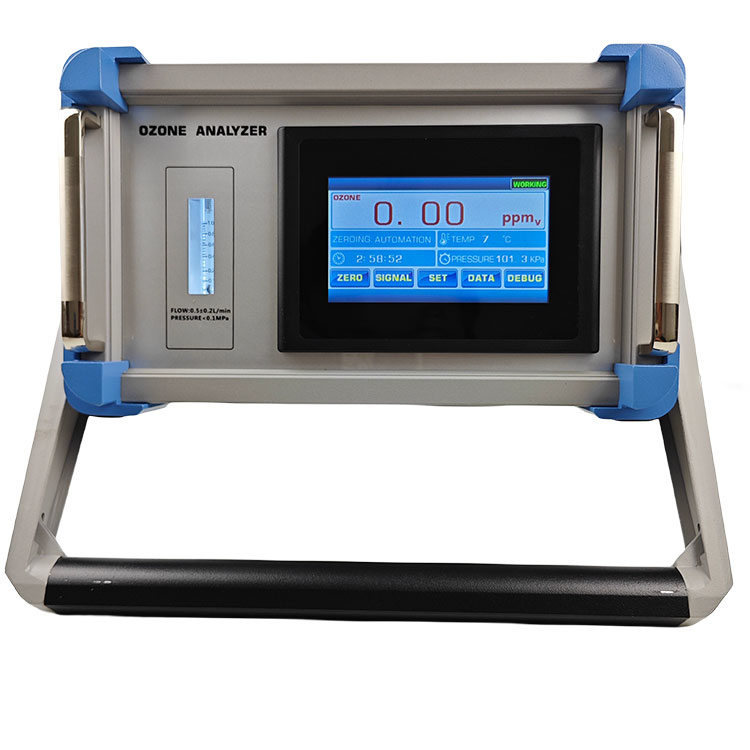

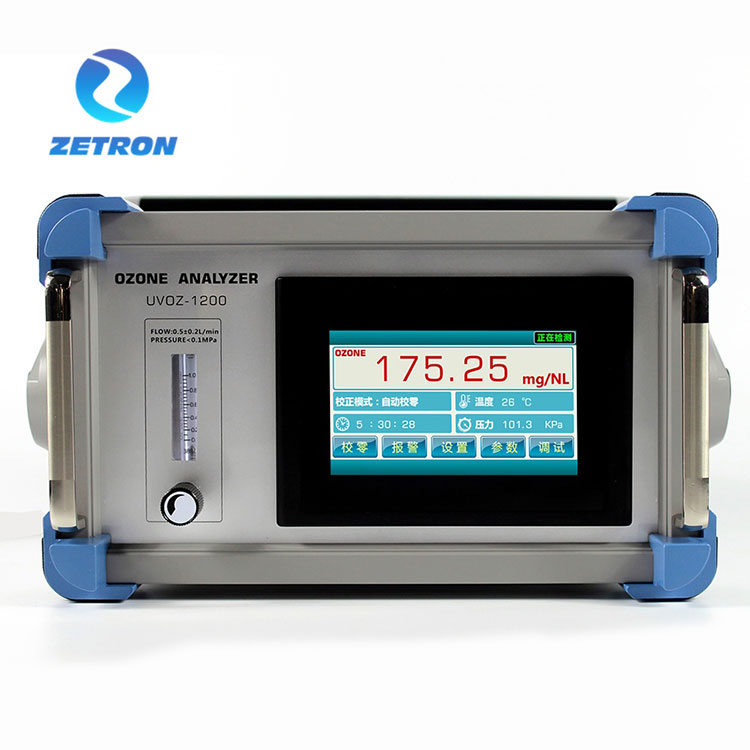

لوحة العرض وشاشة العرض

مدخلات الطاقة، خرج الإشارة، مدخل الأوزون، مخرج الأوزون

مدخلات الطاقة:

إخراج محطة الإشارة:

الاتصال والعملية

كاشف الأوزون للأشعة فوق البنفسجية، مخطط اتصال أخذ عينات فرعي متوازي

(ملاحظة: يوصى باستخدام عملية الاتصال هذه، وأخذ العينات المنفصلة، ​​واستنفاد الغلاف الجوي بعد المرور عبر جهاز تدمير عادم الأوزون.)

كاشف الأوزون بالأشعة فوق البنفسجية، مخطط اتصال أخذ العينات التسلسلي

(ملاحظة: عند استخدام عملية الاتصال هذه، من المهم ملاحظة أن الضغط في خط أنابيب مخرج مولد الأوزون يجب أن يكون مستقرًا. سوف يتسبب تعويض جهاز إرسال الضغط المدمج في تقلب قيمة تركيز الأوزون المكتشفة ضمن نطاق معين.)

الموديل: كاشف الأوزون بالأشعة فوق البنفسجية

نطاق القياس: 0-300 جرام/Nm3

النطاق الاختياري: 0-300 جم/Nm3، 0-100 جم/Nm3، 0-50 جم/Nm3؛

عمر مصدر الضوء: حوالي 30000-50000 ساعة؛
