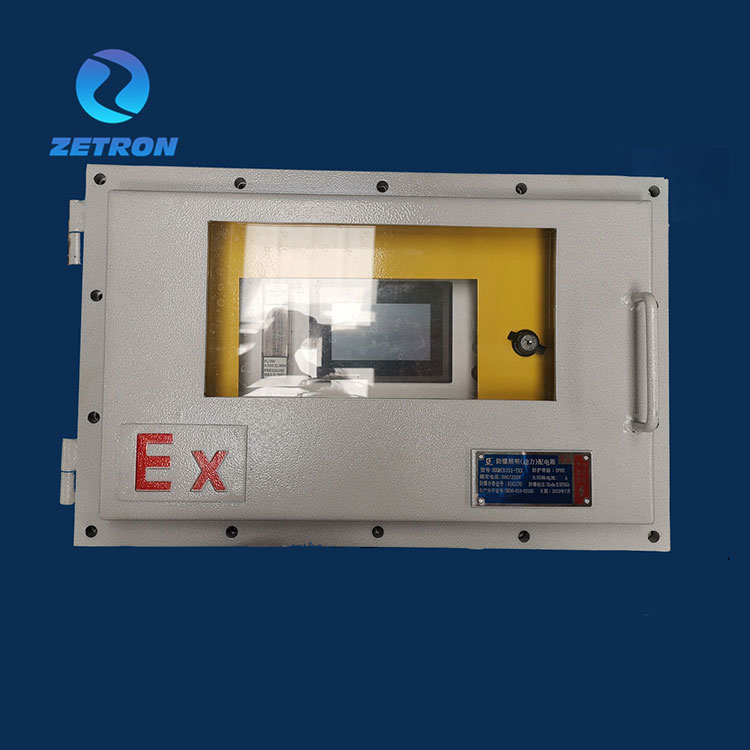

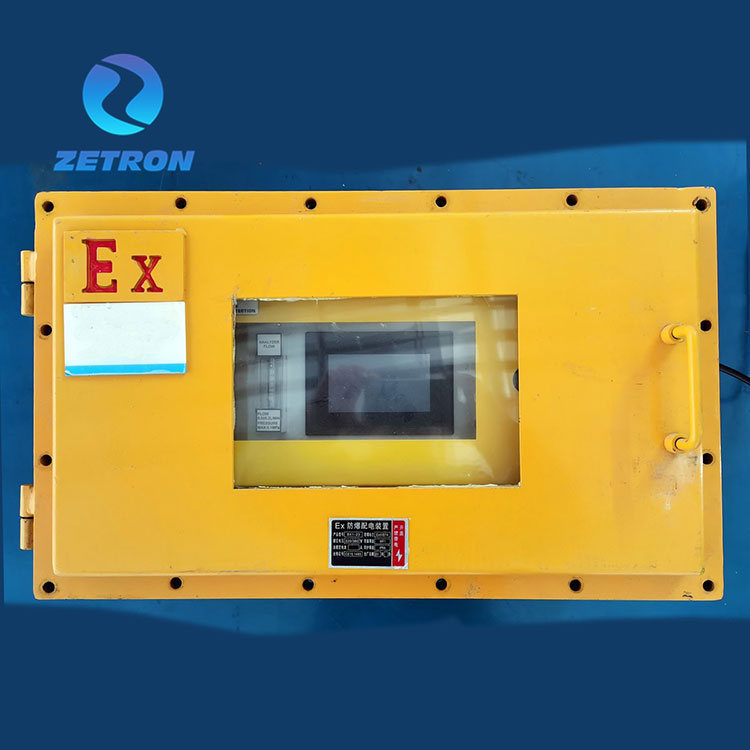

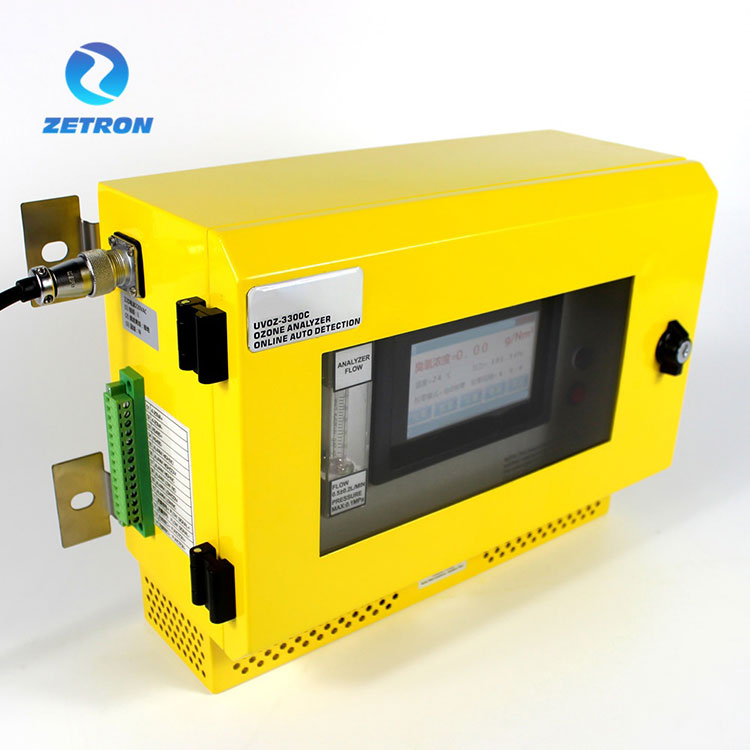

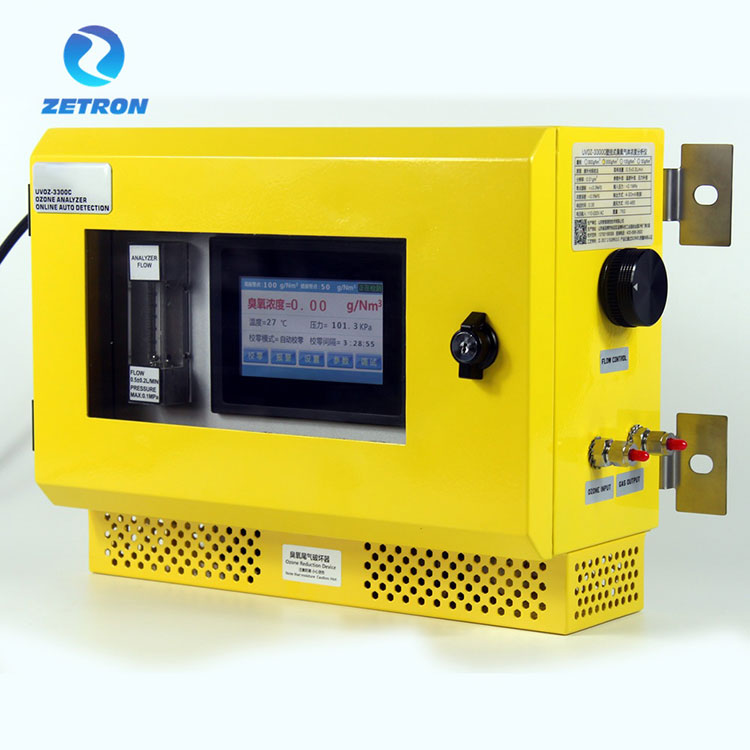

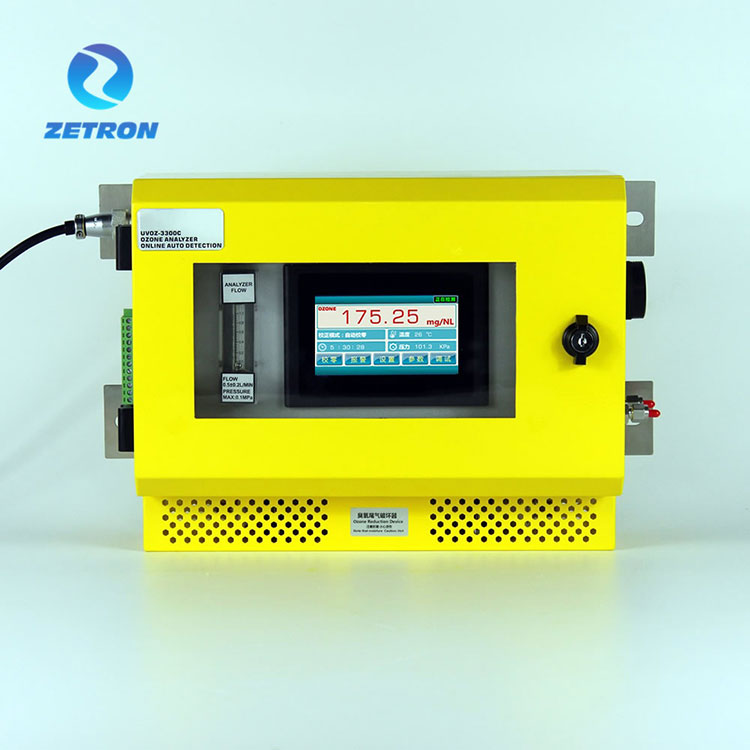

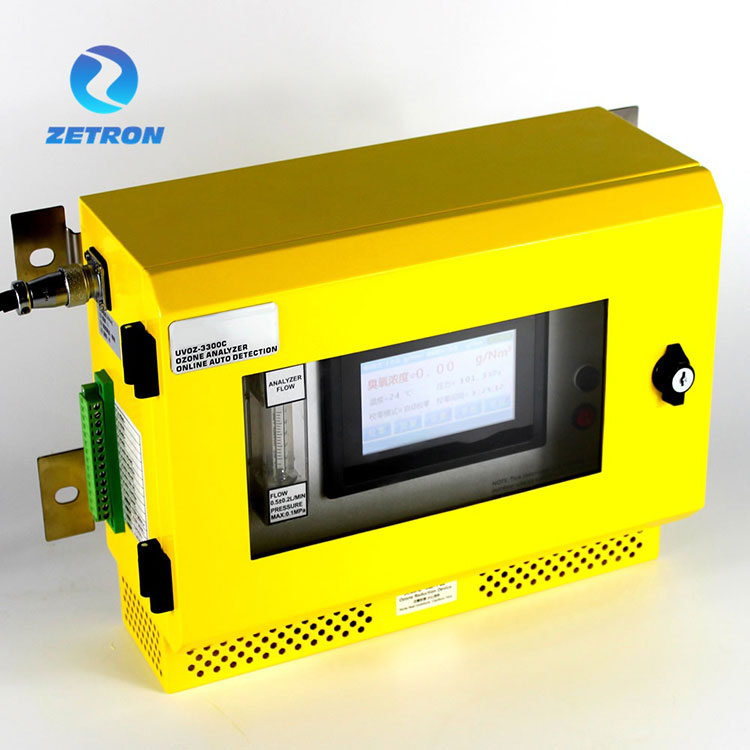

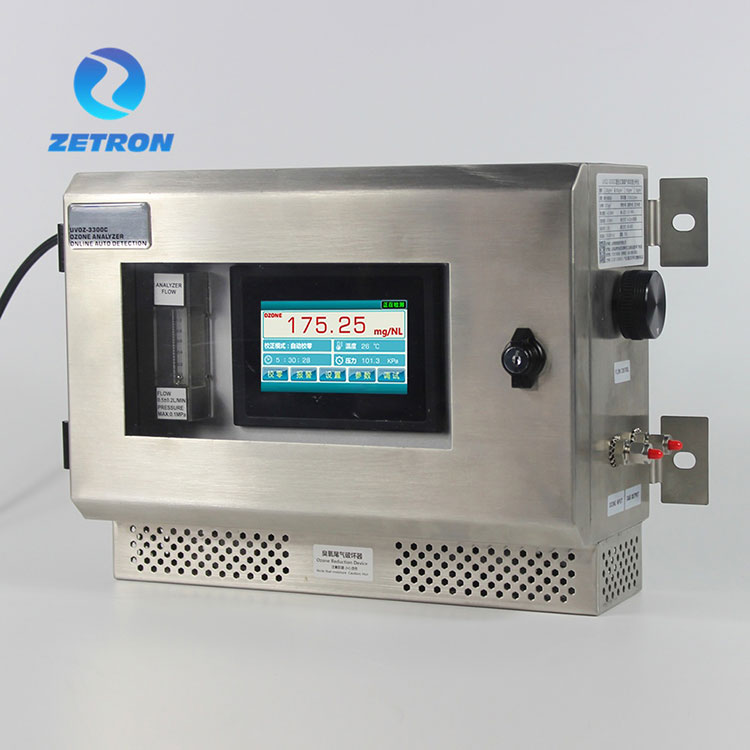

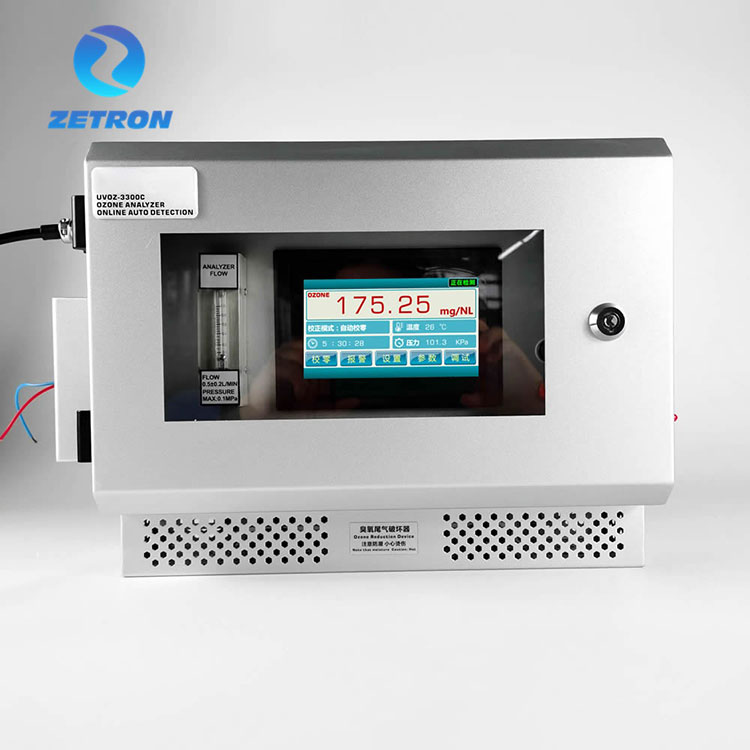

محلل الأوزون المثبت على الحائط

ميكروفون500-أوقية محلل الأوزون المثبت على الحائط

استنادًا إلى قانون لامبرت بيل، يقوم المحلل عن طريق قياس التغير في شدة إشارة الضوء قبل وبعد امتصاص الأشعة فوق البنفسجية لحساب تركيز الأوزون الحالي. تعتمد المعدات نظام مصدر ضوء الأشعة فوق البنفسجية المزدوج المتقدم مع نظام الإدارة الذكي لأنبوب المصباح وتقنية الخلايا الكهروضوئية المنفصلة التي تمكن المحلل من الحصول على خصائص عدم التسرب، ومكافحة الضغط العالي، وتأثير الغاز المضاد لأخذ العينات.

يحتوي محلل الأوزون المثبت على الحائط على واجهة تشغيل تعمل باللمس، والتي توضح تركيز الأوزون في الوقت الحقيقي. وشاشة اللمس مزودة أيضًا بشاشة عرض تعويض الضغط ودرجة الحرارة. بالنسبة لنطاق التركيز العالي (g/Nm3)، فهو يتمتع بوظيفة إدخال التدفق، والتي يمكنها عرض مخرجات مولد الأوزون في الوقت الحقيقي. يعتمد المكون الأساسي نظام ضوء الأشعة فوق البنفسجية طويل العمر مع كوارتز نفاذية الضوء العالي لمنع الانجراف الصفري من التأثير على دقة الكشف. ليست هناك حاجة لإغلاق مدخلات الأوزون عند الصفر لضمان تشغيل المعدات بشكل مستمر لمدة 24 ساعة.

يتم عرض تركيز الأوزون في نسبة وزن الأوزون (٪ بالوزن / الوزن)، وجرام الأوزون لكل متر مكعب عادي من عينة الغاز (جم / Nm3) على شاشة عرض أبجدية رقمية. يمكن تغيير وحدة التركيز أثناء التشغيل.

المعلمات الإضافية القابلة للتعديل هي من بين أمور أخرى:

وحدة عرض الضغط (كيلو باسكال)

معلمات الإنذار (العتبة العالية/المنخفضة)

طبيعة الغاز الحامل: الهواء أو الأكسجين (بما في ذلك PSA)

معلمات واجهة RS-485

4-20MA إخراج إشارة

النطاق الاختياري ووضع العمل

 الميزات التقنية

الهيكل

مدخلات الطاقة:

إنذار سينجال الإخراج

إخراج سينجال

الاتصال والعملية

مخطط عملية أخذ عينات الضغط النشط لمحلل الأوزون

تعليمات التشغيل

【1 】.استخدام الحالة

يستخدم هذا المحلل للتركيب والتشغيل الداخلي. يوصى بالتسخين المسبق لمدة 5 دقائق ثم التصفير مرة واحدة. ويمكن استخدامه عبر الإنترنت لمدة 24 ساعة. يرجى الانتباه إلى سلامة الطاقة والبيئة عند الاستخدام. إنها مُجهزة بنظام مراقبة مصدر الضوء UV LED، وسيتم تعديل النظام وفقاً لسطوع مصدر الضوء. إذا كان الانحراف صفرًا بدون أوزون، فيمكنك التصفير يدويًا للتنظيف. في بعض الأحيان، يحدث انحراف صفر، وهو ما يمكن تجاهله.

[2] المحاذير

①يتم استخدام محلل الأوزون هذا في الأماكن المغلقة ويجب الحفاظ على البيئة جيدة التهوية وجافة وخالية من الغازات المسببة للتآكل. على وجه الخصوص، إذا كان هناك الأمونيا، يجب حماية كلوريد الهيدروجين وكبريتيد الهيدروجين والغازات الأخرى في الوقت المناسب من التآكل. أي مشكلة ناجمة عن هذا الشرط ليست ضمن الضمان المجاني.

②يجب ضمان غاز الأوزون النظيف والجاف. إذا لزم الأمر، قم بكشف تركيز غاز الأوزون في الأماكن الرطبة أو مع الزيت والغبار والمرشحات (مرشحات غاز المداخن) ومزيلات الرطوبة (المكثفات الإلكترونية) يجب تركيبها عند مدخل الجهاز. وإلا فإن أي مشكلة ناجمة عن هذا الشرط ليست ضمن الضمان المجاني.

③يمنع منعا باتا توصيل مخرج تدمير غاز العادم بخط الأنابيب الرئيسي، ويجب إفراغ غاز العادم أو تدميره.

④إذا لم يتم استخدام الجهاز لفترة طويلة، فمن الضروري كهربة المدفأة بانتظام وتخزين الجهاز ضد الرطوبة

⑤ سيكون مدمر غاز العادم في حالة العمل متحمسًا، ويمنع بشدة اللمس المباشر باليد. انتبه إلى أن مدمر غاز العادم سيكون غير صالح إذا ظل في عزل الرطوبة لفترة طويلة. إذا وجدت تجاوزًا لغاز الأوزون عند المخرج، فيرجى الاتصال بالشركة المصنعة لاستبداله.

⑥يجب أن يستخدم أنبوب توصيل المدخل مادة PTFE.

⑦يمكن لمرشح الهواء الخاص بالشركة المصنعة تصفية جزيئات الغبار فقط. إذا كان المستخدم يحتاج إلى اكتشاف غاز الأوزون باستخدام رذاذ الزيت، رذاذ الماء والوسائط الأخرى، فيرجى الاتصال بالشركة المصنعة في الوقت المناسب لتخصيص جهاز المعالجة المسبقة.

ج. واجهة التشغيل

(تركيز عالي 0-300 جم/Nm3   0-200 جم/Nm3   0-100 جم/Nm3  0-50 جم/Nm3)

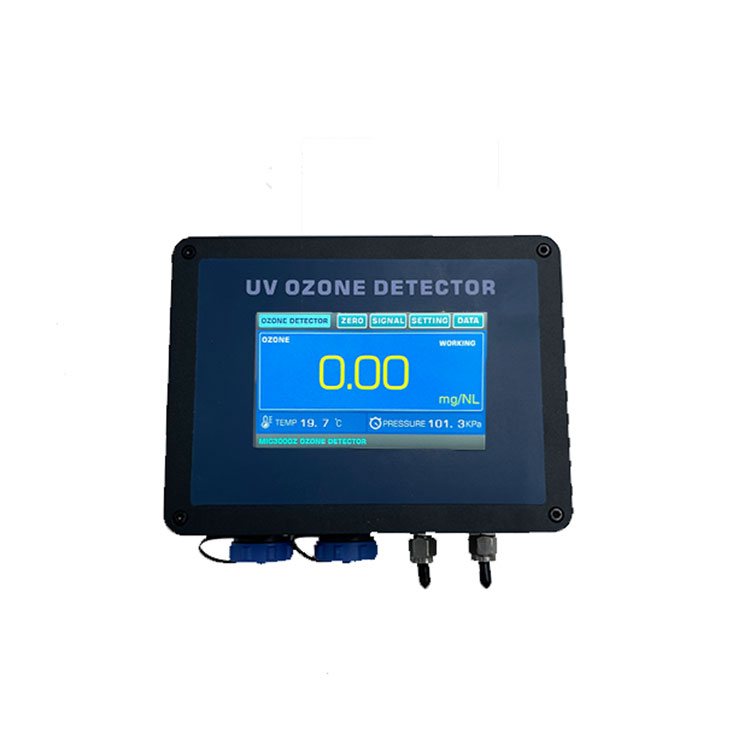

الواجهة الرئيسية - وظيفة العرض العادية

يتم عرض "العمل" و"المعايرة" و"الخطأ" في الركن الأيمن السفلي من واجهة عرض الشاشة الرئيسية.

● العمل: تشغيل حالة الاختبار

●الصفر: الجهاز في حالة معايرة صفرية

● خطأ: فشل محلل الأوزون. يرجى الاتصال بالشركة المصنعة في الوقت المناسب.

●التحميل: بعد تشغيل الجهاز، تعرض الآلة الساخنة حالة التحميل

القائمة الصفرية

يمكن للمستخدمين الاختيار بين وضعي "المعايرة الصفرية اليدوية" و"المعايرة الصفرية التلقائية" وفقًا للحالة.

يمكن للمستخدمين ضبط الفاصل الزمني للمعايرة الصفرية التلقائية وفقًا لاحتياجاتهم.

عندما يتم الكشف عن قيمة تركيز الأوزون لتكون ≥100g/Nm3، توصي الشركة المصنعة بوقت معايرة صفر تلقائي من 24 إلى 96 ساعة.

عند الكشف عن قيم تركيز الأوزون أقل من 100 جم/Nm3، توصي الشركة المصنعة بوقت معايرة صفر تلقائي يتراوح من 8 إلى 12 ساعة.

يقوم زر "المعايرة الصفرية اليدوية مرة واحدة"، عند تشغيله، بإجراء عملية معايرة صفرية على محلل تركيز غاز الأوزون.

قائمة الإشارة

يمكن للمستخدمين إعداد "نقاط إنذار عالية" و"نقاط إنذار منخفضة" وفقًا لحالتهم. الأداة مع مجموعتين من إخراج إشارة التتابع، يمكن للمستخدمين توصيل مجموعتين من إشارات التتابع NO، COM، NC.

عند استخدام إشارات الترحيل، تجدر الإشارة إلى أن إشارات الترحيل يجب أن تكون مدخلات طاقة تيار مستمر بحد أقصى 24 فولت. حاول تجنب الوصول المباشر إلى إشارات الترحيل بواسطة 220 فولت تيار متردد.

قائمة الإعداد

أ. يمكن للمستخدمين ضبط "تعويض درجة الحرارة" لجلب القيم إلى مواقع "الفتح" و"الإغلاق" التي تستخدم حسابات تركيز الأوزون.

ب. يمكن للمستخدمين ضبط "تعويض الضغط" لجلب القيم إلى مواقع "الفتح" و"الإغلاق" التي تستخدم حسابات تركيز الأوزون. يدعم جهاز إرسال الضغط هذا أخذ عينات الضخ وتعويض الضغط النشط.

ج. يمكن للمستخدمين اختيار الوحدة على النحو التالي وفقًا للحالة:

شرح إضافي:

وحدات g/Nm3 وg/m3 NTP تعني تركيز الأوزون عند درجة الحرارة القياسية (20 درجة مئوية على الأرجح) والضغط القياسي (101.325 كيلو باسكال).g/m3 NTP

(NTP- درجة الحرارة والضغط العاديان،STP- درجة الحرارة والضغط القياسيان)

g/Nm3 هو تعبير عن التعبير الدولي. تتبع الشاشة الممارسات الدولية وتعتمد طريقة التعبير الخاصة بتركيز g/Nm3.

قائمة البيانات

عرض الشاشة الرئيسية لقائمة المعلمات.

قيم البيانات في قائمة المعلمات هي نفس مؤشرات المعلمات التي يستخدمها الموظفون الفنيون بالشركة المصنعة لتقييم أداء محلل الأوزون. تعرض صفحة المعلمات هذه المعلمات المختلفة لمحلل الأوزون لامتصاص الأشعة فوق البنفسجية ثنائي المسار، المستخدم لتحديد ما إذا كان محلل الأوزون في حالة الكشف والعرض العادية.

●UVLED-R: التفاعل هو مصدر ضوء الأشعة فوق البنفسجية في غياب معلمات شدة ضوء الغاز.

●UVLED-M: معلمة شدة الضوء لمصدر ضوء الأشعة فوق البنفسجية بعد المرور عبر غرفة الكشف (الخلية الضوئية).

●DATA-ZERO وDATA-ABSR هي قيمة بيانات المعلمة التي تم الحصول عليها بواسطة محلل الأوزون وفقًا لقانون لامبرت وخوارزمية البرنامج.

حالة النظام: يمكن لـ "عادي" و"خطأ" الحكم على ما إذا كان محلل الأوزون يمكنه العمل بشكل طبيعي وفقًا لحساب معلمات الجهاز.

●قيمة LED هي قدرة المستخدم على إعادة معايرة بيانات مستشعر تركيز غاز الأوزون بناءً على التغيرات في التركيز الحالي.

تعكس النسبة المرجعية شدة مصدر ضوء LED فوق البنفسجي الحالي عندما لا يتعرض للغاز.

تعكس القيمة المرجعية معلمة شدة الإضاءة لمصدر ضوء LED فوق البنفسجي دون المرور عبر الغاز أثناء المعايرة الصفرية.

وظيفة الضبط التلقائي: ستسجل خلفية الجهاز السطوع (القيمة المرجعية) لمصباح LED فوق البنفسجي أثناء المعايرة الصفرية. عندما ينحرف سطوع مصباح الأشعة فوق البنفسجية LED، سيقوم النظام تلقائيًا بتصحيح سطوع مصباح الأشعة فوق البنفسجية LED، بحيث يتم ضبط نقطة الصفر لمستشعر تركيز غاز الأوزون تلقائيًا ضمن نطاق معين، مما يتجنب بشكل فعال انحراف نقطة الصفر.

قائمة التصحيح

قائمة وضع التصحيح هي الإعدادات الأساسية ولضبط المعلمات. لا يحاول المستخدمون الدخول إلى قائمة كلمة المرور، وعندما يصل خطأ كلمة المرور إلى أوقات معينة، سيتم قفل الجهاز تلقائيًا بشاشة زرقاء.

يمكن لواجهة وإعدادات خلفية التشغيل هذه تعديل وتعديل معلمات محلل الأوزون، مثل "معامل التركيز"، و"سطوع مصباح الأشعة فوق البنفسجية"، و"قيمة 4-20 مللي أمبير"، و"درجة الحرارة"، و"الضغط"، و"معلمات جهاز الاستقبال الكهروضوئي"، و"قيمة التصحيح"، و"العودة إلى قيمة الصفر".

【4 】 تعليمات الاتصالات

●4-20MA إخراج فردي

مخرج الإشارة 4-20MA هو مخرج نشط. يمكن للمستخدمين الوصول مباشرة إلى معدات الحصول على البيانات مثل الكمبيوتر ذو الشريحة الواحدة أو PLC. لا تقم أبدًا بتحميل الجهد إلى منفذ الإشارة 4-20MA.

●اتصال RS-485 (وظيفة الاختيار)

ملاحظة: إعداد العنوان في شاشة اللمس!

●اتصال RS-485 (وظيفة الاختيار)

وضع الاتصال: Modbus-RTU(RS－485)；

معلمات الاتصال: 9600،8،N،1؛

تنسيق البيانات: تلقي سداسي عشري، إرسال سداسي عشري

قراءة قيمة التسجيل:

إرجاع البيانات

تسجيل الكتابة:

قيمة الإرجاع:

7. الصيانة

في الاستخدام العادي، يعتمد عمر الخدمة الفعلي على بيئة الموقع. يوصى بمعايرة المحلل مرة كل 18 شهرًا عن طريق الإرجاع من المصنع (المعايرة مجانية، ويتحمل المستخدم رسوم الإرجاع والنقل). في البيئة القاسية، يوصى بمعايرة المستشعر مرة كل 12 شهرًا للتأكد من صحة بيانات الاختبار. عناصر الصيانة على النحو التالي:

(1) ما إذا كان هناك تسرب في نظام السحب؛ ما إذا كان أنبوب توصيل الغاز متآكلًا؛ ما إذا كان يتم تثبيتها الموصل.

(2) لا يوجد أي ارتخاء أو كسر في خط إمداد الطاقة والمقبس.

(3) ما إذا كان هناك تسرب داخل المحلل، وما إذا كان يمكن رائحة غاز الأوزون.

(4) مشكلة غير طبيعية أخرى.

في حالة حدوث أي من المشاكل المذكورة أعلاه، يرجى إبلاغ الشركة المصنعة في أقرب وقت ممكن.

8. التحذيرات

أ. يمنع منعا باتا تفكيك وتجميع المعدات. يجب أن تظل الملصقات سليمة أثناء الاستخدام، وإلا فلن يكون هناك ضمان.

ب. يجب أن يكون لدى الصيانة شخص محترف لتشغيلها.

ج. لا تقم بالتفكيك بشكل تعسفي، وتجنب حدوث أضرار غير ضرورية عند فتح الجهاز.

د. حافظ على نظافة الجهاز، ولا تلمس الشاشة بأشياء صلبة لمنع خدش الشاشة.

E. قم بإيقاف تشغيل مصدر الطاقة ومنع الرطوبة عندما يكون الجهاز قريبًا.

و. في حالة حدوث موقف غير طبيعي، قم بإيقاف تشغيل مصدر الطاقة وقطع مصدر الغاز على الفور، ويرجى الاتصال بالشركة المصنعة في الوقت المناسب.

9. التخزين

يجب أن يتم تخزين الأداة في بيئة جيدة التهوية وجافة وغير قابلة للتآكل مع درجة حرارة محيطة تتراوح من -10 درجة مئوية إلى 40 درجة مئوية، ورطوبة نسبية لا تتجاوز 80%. غاز أخذ العينات ذو رطوبة نسبية لا تزيد عن 80%، ويجب أن تكون درجة حرارة الغاز －50°C～＋80°C.

10. مدة الصلاحية

يعتمد عمر المنتج على درجة تقادم الجهاز الإلكتروني. بعد استبدال الجهاز الإلكتروني القديم، يمكن استخدام المنتج بشكل طبيعي.

نطاق الاختبار:	□0-300 جم/Nm3	□0-200 جم/Nm3	□0-100 جم/Nm3
	□0-50 جم/Nm3	□0-1000 جزء في المليون
دقة العرض:	□0.01 جم/م   ملاحظة: 1 مجم/لتر=1 جم/م3=467 جزء في المليون
وحدة العرض:	□g/Nm3  □mg/NL   □%WT
طريقة أخذ العينات:	□أخذ عينات الضغط النشط □أخذ عينات الضخ
واجهة المحتوى:	□تركيز الأوزون   □تعويض درجة الحرارة
	□تعويض الضغط
حياة مصدر الضوء:	حوالي 30000-50000 ساعة
واجهة العرض:	واجهة تشغيل شاشة تعمل باللمس 4.3 بوصة
الوظيفة المساعدة:	تعويض درجة الحرارة والضغط
تدفق العينات:	0.5 لتر ± 0.2 لتر / دقيقة
ضغط الإدخال:	<0.1 ميجاباسكال
خطأ في التركيز:	<0.3%FS
انحراف الخط:	<0.2%FS
الانجراف صفر:	<±0.3%.FS
وقت الاستجابة:	الإشارة 0.03 ثانية، العرض 0.3 ثانية.
درجة الحرارة المحيطة:	-20～50°C；
أخذ العينات من عيار اتصال السلسلة:	تجاوز أخذ العيناتΦ6 (واجهة التواء سريعة 6*4 مم) تجاوز أخذ العينات Φ8 (واجهة التواء سريعة 8 * 6 مم)
وضع الاتصال:	رس-485
وضع الإخراج:	4-20 مللي أمبير
إشارة التتابع:	إنذار عالي، إنذار منخفض
مزود الطاقة:	تيار متردد 110-220 فولت؛

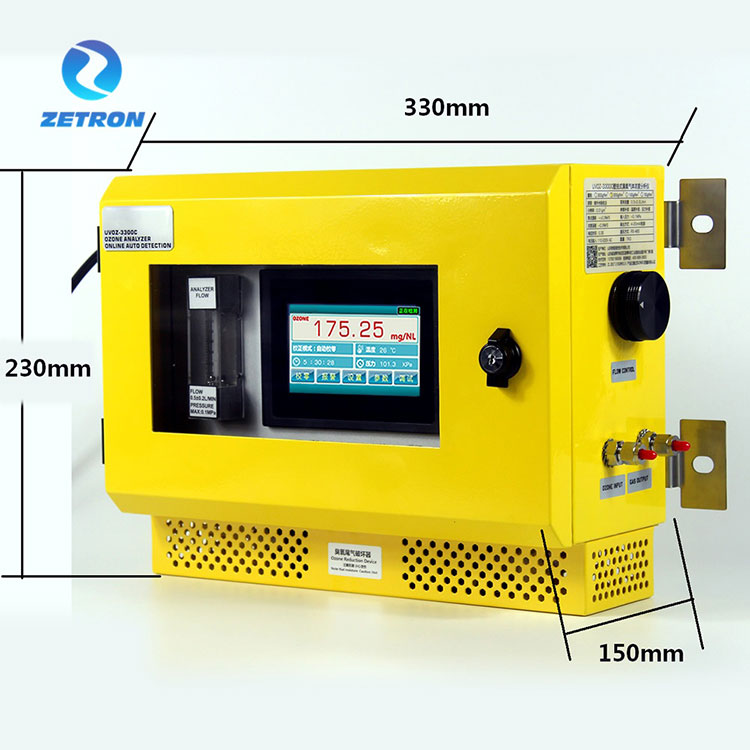

البعد:	230 ملم (الارتفاع) × 330 ملم (العرض) × 150 ملم (العمق)
التكوين القياسي:	□مقياس الجريان المطهر     □مرشح   □مدمر غاز ذيل الأوزون □مضخة أخذ العينات
