محلل الأوزون الذائب

محلل الأوزون الذائب

مبدأ الكشف: طريقة امتصاص المسار المزدوج للأشعة فوق البنفسجية ، وتستخدم لتحليل واكتشاف تركيز مياه الأوزون المذاب في مياه الصنبور أو الماء النقي أو صناعة أشباه الموصلات.

نطاق القياس: 0-20PPM ؛ 0-50PPM ؛ 0-100ppm ؛ 0-120ppm ؛ 0-180ppm ؛ 0-200ppm.

ميزات المنتج: يحتوي محلل الأوزون المذاب للأشعة فوق البنفسجية على وظيفة ضبط تلقائي من مصدر الضوء الداخلي ، والتي يمكن أن تعدل سطوع مصدر مصباح LED في الوقت الفعلي بناءً على بيانات الضوء المرجعية للنقطة الصفر لضمان استقرار نقطة الصفر. يمكن توصيل محلل تركيز مياه الأوزون البصري للأشعة فوق البنفسجية بشكل متوازي أو سلسلة إلى خط أنابيب مياه الأوزون المذاب ، ويستخدم بشكل رئيسي لتحليل واكتشاف تركيز مياه الأوزون المذاب في مياه الصنبور أو المياه النقية أو صناعات أشباه الموصلات.

يحتوي محلل الأوزون المذاب هذا على وظيفة نظام ضبط تلقائي مع مصدر ضوء الأشعة فوق البنفسجية ، والذي يمكنه ضبط سطوع مصدر ضوء UV في الوقت الفعلي وفقًا لبيانات الضوء المرجعية للحفاظ على بيانات نقطة الصفر الثابتة ، مما يضمن استقرار نقطة الصفر. إنه منتج حاصل على براءة اختراع لشركتنا. يمكن أن يعمل محلل تركيز مياه الأوزون الضوئي للأشعة فوق البنفسجية بشكل مستمر دون التوقف لمدة 24 ساعة.

محلل الأوزون الذائب - نظرة عامة على المنتج

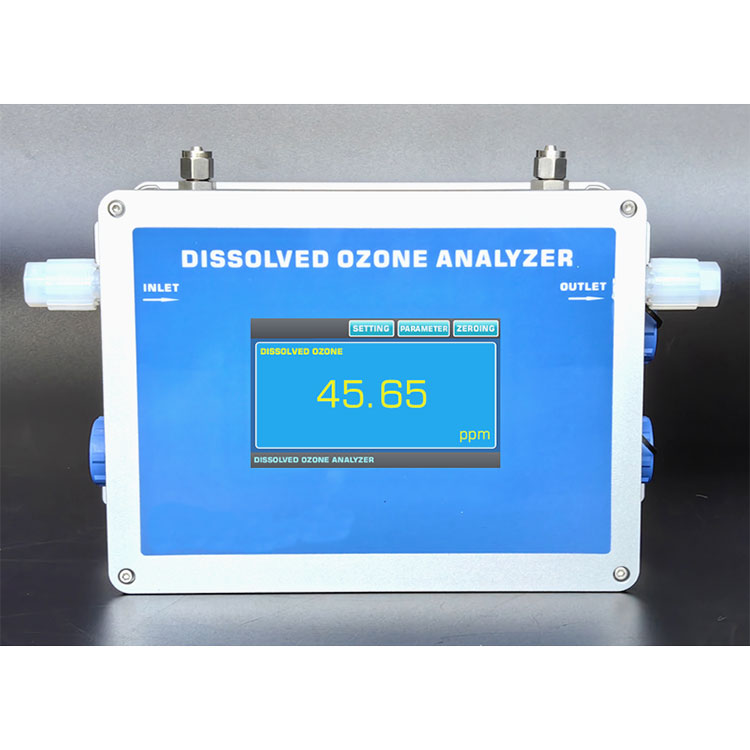

محلل تركيز الأوزون المذاب هو قياس مباشر لمحتوى الأوزون في الماء الفائق أو مياه التعكر الثابت باستخدام قياس الطيف فوق البنفسجي. الإصدار القابل للتخصيص هو HF ، والذي يمكن استخدامه لمحلول مائي حمض الهيدروفلوريك بنسبة 20 ٪. تشمل المواد المتلامسة مع مياه الأوزون PTFE و FFPM و PFA و Quartz أو Sapphire. تم تجهيز محلل تركيز مياه الأوزون UVOZ-180W المذاب بمدخل ومنفذ ، ومجهز بواجهة تشغيل شاشة تعمل باللمس. يتم توصيل الإخراج مباشرة بـ PLC مع خطوط إشارة 4-20MA و RS-485.

يحتوي محلل تركيز الأوزون المذاب على وظيفة نظام ضبط تلقائي مع مصدر ضوء الأشعة فوق البنفسجية ، والذي يمكنه ضبط سطوع مصدر مصباح LED للأشعة فوق البنفسجية في الوقت الفعلي وفقًا لبيانات الضوء المرجعي للحفاظ على بيانات نقطة الصفر الثابتة ، مما يضمن استقرار نقطة الصفر. إنه منتج حاصل على براءة اختراع لشركتنا. يمكن أن يعمل محلل الأوزون هذا بشكل مستمر دون التوقف لمدة 24 ساعة. يتم تحقيق الاستقرار المتفوق لمحلل تركيز الأوزون هذا من خلال استخدام نظام بصري مزدوج شعاع حقيقي ومصدر LED ULTRAVIOLET للغاية.

قذيفة محلل تركيز الأوزون الذائب عبارة عن قشرة من الألومنيوم مع تصميم دليل على الدفاء ، مستوى الحماية: IP65 ، الحجم: 260 × 160 × 90 مم (WXHXD) ، ووزن حوالي 3 كيلوغرامات. يمكن تثبيت محلل تركيز مياه الأوزون المذاب هذا على الحائط ، مع تصميم خطاف على الظهر. عند الحاجة إلى التثبيت ، يتم توفير أربعة أقواس التثبيت.

معدل تدفق مدخل محلل تركيز مياه الأوزون الذائب هو 200-300 مل/دقيقة. إذا كان التحكم في التدفق مطلوبًا ، فيجب تثبيت صمام خنق أو مقياس تدفق في منفذ محلل تركيز مياه الأوزون الذائب. يجب وضع صمام الخانق هذا خلف المستشعر (لا يوجد أمامه أبدًا! إن تثبيت صمام دواسة الوقود في المدخل سيولد فقاعات ، لذلك يُحظر تمامًا على ماء الأوزون مع فقاعات الماء لدخول محلل مياه الأوزون المذاب.)

من الضروري الحفاظ على نظافة مياه مدخل محلل تركيز مياه الأوزون المذاب ، والحفاظ على نظافة المستشعرات الداخلية لمحلل مياه الأوزون الذائبة. يوصى بمعايرة نقطة الصفر من محلل تركيز مياه الأوزون المذاب كل أسبوعين. عند معايرة نقطة الصفر ، يجب تقديم مياه نظيفة بدون الأوزون أو اللون

محلل الأوزون المذاب - ميزات المنتج:

طريقة الاختبار: طريقة امتصاص المسار المزدوج للأشعة فوق البنفسجية ، نظام مصدر الضوء طويل العمر ، دقة القياس العالية.

مبدأ القياس: وفقًا لقانون بيرة لامبرت ، يتم إجراء القياس الدقيق من خلال مبدأ الامتصاص الضوئي.

نطاق القياس: 0-20PPM ؛ 0-50PPM ؛ 0-100ppm ؛ 0-120ppm ؛ 0-180ppm ؛ 0-200ppm.

نظام مصدر الضوء: نظام مصدر ضوء الأشعة فوق البنفسجية الطويلة الأجنبية (الطول الموجي 253.7nm) ، مع ضمان مجاني لمدة 3 سنوات.

الاستخدام: التثبيت الداخلي والاستخدام ، مجهز بمحطات سد الطيران المقاومة للماء.

نظام تجمع الضوء: تقنية بركة الضوء المنفصلة ، خالية من التسرب ، ومقاومة الضغط العالي ، ومقاومة تأثير سائل أخذ عينات من معدل التدفق العالي.

التعويض الذكي: مزود بتعديل صفر تلقائي ووظيفة تعويض مصدر الضوء التلقائي.

طريقة التشغيل: يمكن تصاريحها يدويًا ، وخلال الصفر ، من الضروري التأكد من عدم وجود حل مائي للأوزون في الأداة.

وحدة العرض: Mg/L ، PPM اختياري.

عرض البيانات: شاشة لمس ملونة عالية الوضوح.

وظيفة الإخراج: 4-20MA ، اتصال RS485.

تعديل الصفر التلقائي: يمكنه ضبط سطوع مصدر مصباح LED فوق البنفسجي في الوقت الفعلي بناءً على بيانات الضوء المرجعي للحفاظ على بيانات نقطة صفر ثابت ، مما يضمن استقرار نقطة الصفر.

إصدارات متعددة:

يتم استخدام النسخة العادية لمياه الصنبور والماء المنقى.

يمكن استخدام إصدار HF لمحلول مائي حمض الهيدروفلوريك بنسبة 20 ٪.

محلل الأوزون المذاب - بنية المنتج وتكوينه

【1】 أبعاد التثبيت المثبتة على الحائط

【2】 لوحة العرض وشاشة العرض

【3】 إدخال الطاقة ، إخراج الإشارة ، المدخل والمخرج

مدخلات الطاقة:

إخراج محطة الإشارة:

محطة إشارة التشريح: تستخدم لتوصيل إشارات العرض عن بُعد (يحتوي هذا الجهاز بالفعل على شاشة عرض)

يتم استخدام واجهة الغاز فوق محلل مياه الأوزون المذاب للأشعة فوق البنفسجية لواجهة الهواء المضغوطة. إذا كانت درجة حرارة ماء الأوزون منخفضة للغاية ، فمن المستحسن إدخال الهواء المضغوط إلى الأداة لمنع التكثيف في خط أنابيب مياه الأوزون الداخلي للأداة.

محلل الأوزون الذائب - مخطط عملية اتصال المنتج

محلل الأوزون الذائب - مخطط توصيل عينة فرع الضغط الإيجابي

(يوصى باستخدام عملية الاتصال هذه لأخذ العينات المنقسمة. لاحظ أن مقياس التدفق يجب تثبيته في منفذ محلل مياه الأوزون الذائب.)

محلل الأوزون المذاب ، مخطط اتصال مضخة مياه الضغط السلبي

(يوصى باستخدام عملية الاتصال هذه لأخذ العينات المنقسمة. لاحظ أن مقياس التدفق يجب تثبيته في منفذ محلل مياه الأوزون الذائب.)

ملاحظة: تعد الشركة المصنعة لمقياس تدفق مياه الأوزون الذائب ملحقًا قياسيًا للتكوين ، ومضخة مياه الضغط السلبية منتج اختياري. يمكنك استشارة الشركة المصنعة لشرائها بشكل منفصل.

ملاحظة: بدون إصدار عرض ، ستقوم الشركة المصنعة بتكوين ملحقات شاشة اللمس السلكية بشكل منفصل (طول الأسلاك في غضون 2 متر)

محلل الأوزون الذائب - المعلمات الفنية:
