مراقب الأوزون المذاب

مورد أجهزة مراقبة الأوزون المذاب

مبدأ الكشف: طريقة امتصاص المسار المزدوج للأشعة فوق البنفسجية، تستخدم لتحليل واكتشاف تركيز ماء الأوزون المذاب في ماء الصنبور، أو الماء النقي، أو صناعة أشباه الموصلات.

نطاق القياس: 0-20 جزء في المليون؛ 0-50 جزء في المليون؛ 0-100 جزء في المليون؛ 0-120 جزء في المليون؛ 0-180 جزء في المليون؛ 0-200 جزء في المليون.

ميزات المنتج: تحتوي شاشة الأوزون المذابة بالأشعة فوق البنفسجية على وظيفة الضبط التلقائي لمصدر الضوء الداخلي، والتي يمكنها ضبط سطوع مصدر ضوء LED في الوقت الفعلي بناءً على بيانات الضوء المرجعية لنقطة الصفر لضمان استقرار نقطة الصفر. يمكن توصيل محلل تركيز ماء الأوزون البصري UV بالتوازي أو التسلسل إلى خط أنابيب ماء الأوزون المذاب، ويستخدم بشكل رئيسي لتحليل وكشف تركيز ماء الأوزون المذاب في ماء الصنبور، الماء النقي، أو صناعات أشباه الموصلات.

يتمتع محلل الأوزون المذاب هذا بوظيفة نظام الضبط التلقائي مع مصدر ضوء UV، والذي يمكنه ضبط سطوع مصدر ضوء UV LED في الوقت الفعلي وفقًا لبيانات الضوء المرجعية للحفاظ على بيانات نقطة الصفر الثابتة، مما يضمن استقرار نقطة الصفر. إنه منتج حاصل على براءة اختراع لشركتنا. يمكن لمحلل تركيز ماء الأوزون البصري بالأشعة فوق البنفسجية أن يعمل بشكل مستمر دون توقف لمدة 24 ساعة.

محلل الأوزون المذاب - نظرة عامة على المنتج

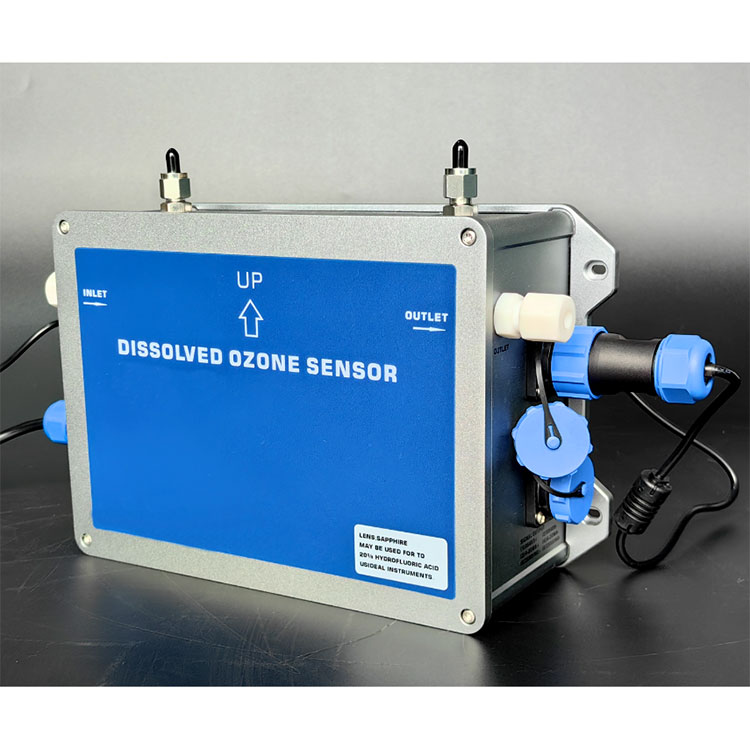

محلل تركيز الأوزون المذاب هو قياس مباشر لمحتوى الأوزون في الماء عالى النقاء أو الماء العكر الثابت باستخدام القياس الطيفي للأشعة فوق البنفسجية. الإصدار القابل للتخصيص هو HF، والذي يمكن استخدامه لمحلول مائي من حمض الهيدروفلوريك بنسبة 20%. تشمل المواد الملامسة لمياه الأوزون PTFE وFFPM وPFA والكوارتز أو الياقوت. تم تجهيز محلل تركيز ماء الأوزون المذاب بالأشعة فوق البنفسجية OZ-300W بمدخل ومخرج، ومجهز بواجهة تشغيل تعمل باللمس. يتم توصيل الإخراج مباشرة إلى PLC مع خطوط إشارة 4-20mA و RS-485.

يتمتع محلل تركيز الأوزون المذاب بوظيفة نظام الضبط التلقائي مع مصدر ضوء UV، والذي يمكنه ضبط سطوع مصدر ضوء UV LED في الوقت الفعلي وفقًا لبيانات الضوء المرجعية للحفاظ على بيانات نقطة الصفر الثابتة، مما يضمن استقرار نقطة الصفر. إنه منتج حاصل على براءة اختراع لشركتنا. يمكن لمحلل الأوزون هذا أن يعمل بشكل مستمر دون توقف لمدة 24 ساعة. يتم تحقيق الاستقرار الفائق لمحلل تركيز الأوزون هذا من خلال استخدام نظام بصري مزدوج الشعاع الحقيقي ومصدر ضوء LED فوق بنفسجي طويل الأمد.

إن غلاف محلل تركيز الأوزون المذاب عبارة عن غلاف من الألومنيوم بتصميم مقاوم للرذاذ، ومستوى الحماية: IP65، والحجم: 260 × 160 × 90 مم (العرض × الارتفاع × العمق)، ووزن حوالي 3 كجم. يمكن تركيب محلل تركيز ماء الأوزون المذاب هذا على الحائط، مع تصميم خطاف في الخلف. عندما يكون التثبيت مطلوبًا، يتم توفير أربع دعامات تثبيت.

معدل التدفق الداخل لمحلل تركيز ماء الأوزون المذاب هو 200-300ml/min. إذا كان التحكم في التدفق مطلوبًا، فيجب تركيب صمام خانق أو مقياس تدفق عند مخرج محلل تركيز ماء الأوزون المذاب. يجب وضع صمام الخانق هذا خلف المستشعر (ليس أمامه أبدًا! سيؤدي تركيب صمام الخانق عند المدخل إلى توليد فقاعات، لذلك يُمنع منعًا باتًا دخول ماء الأوزون مع فقاعات الماء إلى محلل ماء الأوزون المذاب.)

من الضروري الحفاظ على نظافة الماء الداخل لمحلل تركيز ماء الأوزون المذاب، والحفاظ على نظافة أجهزة الاستشعار الداخلية لمحلل ماء الأوزون المذاب. يوصى بمعايرة نقطة الصفر لمحلل تركيز ماء الأوزون المذاب كل أسبوعين. عند معايرة نقطة الصفر يجب إدخال الماء النظيف بدون أوزون أو لون

محلل الأوزون المذاب - ميزات المنتج:

طريقة الاختبار: طريقة امتصاص الأشعة فوق البنفسجية ذات المسار المزدوج، نظام مصدر ضوء طويل العمر، دقة قياس عالية.

مبدأ القياس: وفقًا لقانون لامبرت بير، يتم إجراء القياس الدقيق من خلال مبدأ الامتصاص الضوئي.

نطاق القياس: 0-20 جزء في المليون؛ 0-50 جزء في المليون؛ 0-100 جزء في المليون؛ 0-120 جزء في المليون؛ 0-180 جزء في المليون؛ 0-200 جزء في المليون.

نظام مصدر الضوء: نظام مصدر ضوء فوق بنفسجي أجنبي طويل العمر (الطول الموجي 253.7 نانومتر)، مع ضمان مجاني لمدة 3 سنوات.

الاستخدام: التركيب والاستخدام الداخلي، مجهز بأطراف قابس طيران مقاومة للماء.

نظام حوض السباحة الخفيف: تقنية حوض السباحة الخفيف المنفصل، مانع للتسرب، مقاوم للضغط العالي، ومقاوم لتأثير السائل بمعدل تدفق مرتفع.

التعويض الذكي: مجهز بتعديل تلقائي صفر ووظيفة تعويض مصدر الضوء التلقائي.

طريقة التشغيل: يمكن تصفيره يدويًا، وأثناء التصفير، من الضروري التأكد من عدم وجود محلول مائي للأوزون في الجهاز.

وحدة العرض: ملجم/لتر، جزء في المليون اختياري.

عرض البيانات: شاشة ملونة تعمل باللمس عالية الوضوح.

وظيفة الإخراج: 4-20mA، الاتصالات RS485.

تعديل الصفر التلقائي: يمكنه ضبط سطوع مصدر ضوء LED فوق البنفسجي في الوقت الفعلي بناءً على بيانات الضوء المرجعية للحفاظ على بيانات نقطة الصفر الثابتة، مما يضمن استقرار نقطة الصفر.

إصدارات متعددة:

يتم استخدام النسخة العادية لمياه الصنبور والمياه النقية.

يمكن استخدام نسخة HF لمحلول مائي من حمض الهيدروفلوريك بنسبة 20%.

محلل الأوزون المذاب - هيكل المنتج وتكوينه

【1】أبعاد التثبيت المثبتة على الحائط

【2 】 لوحة العرض وشاشة العرض

【3 】 مدخلات الطاقة وإخراج الإشارة والمدخل والمخرج

مدخلات الطاقة:

إخراج محطة الإشارة:

محطة DISSPLAY SIGNAL: تستخدم لتوصيل إشارات العرض عن بعد (هذا الجهاز يحتوي بالفعل على شاشة عرض)

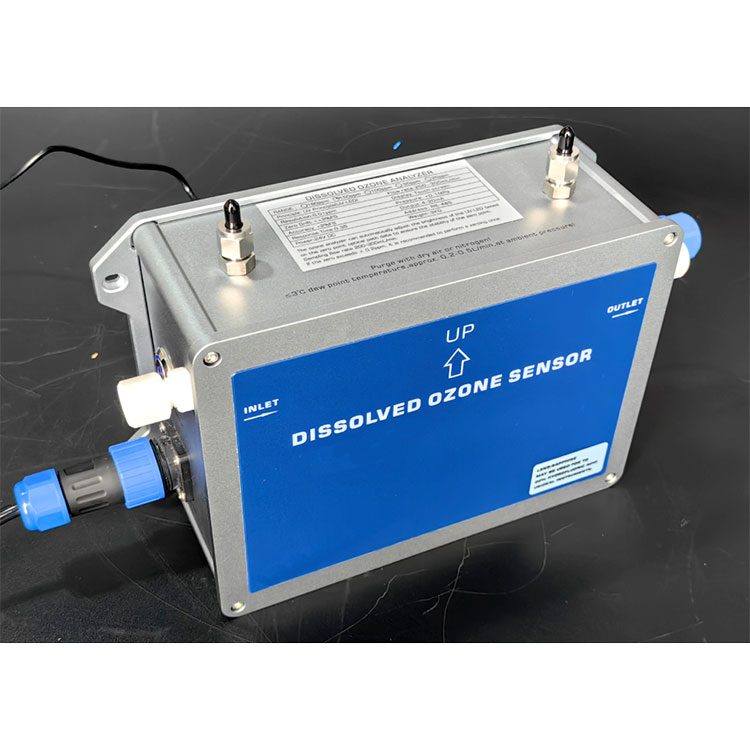

يتم استخدام واجهة الغاز الموجودة فوق محلل مياه الأوزون المذاب بالأشعة فوق البنفسجية لواجهة الهواء المضغوط. إذا كانت درجة حرارة ماء الأوزون منخفضة جدًا، فمن المستحسن إدخال الهواء المضغوط إلى الجهاز لمنع التكثيف في خط أنابيب ماء الأوزون الداخلي للجهاز.

 محلل الأوزون المذاب - مخطط عملية توصيل المنتج

محلل الأوزون المذاب - مخطط اتصال أخذ عينات فرع الضغط الإيجابي

(يوصى باستخدام عملية الاتصال هذه لأخذ العينات المقسمة. لاحظ أنه يجب تركيب مقياس التدفق عند مخرج محلل مياه الأوزون المذاب.)

محلل الأوزون المذاب، مخطط اتصال أخذ عينات مضخة المياه ذات الضغط السلبي

(يوصى باستخدام عملية الاتصال هذه لأخذ العينات المقسمة. لاحظ أنه يجب تركيب مقياس التدفق عند مخرج محلل مياه الأوزون المذاب.)

ملحوظة: الشركة المصنعة لمقياس تدفق ماء الأوزون المذاب هي ملحق تكوين قياسي، ومضخة الماء ذات الضغط السلبي هي منتج اختياري. يمكنك استشارة الشركة المصنعة لشرائه بشكل منفصل.

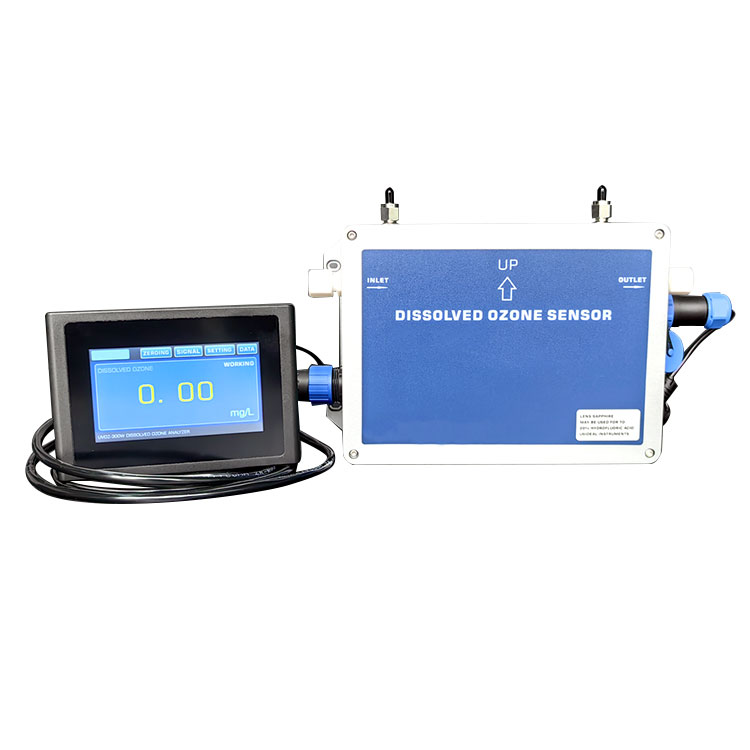

ملحوظة: بدون إصدار العرض، ستقوم الشركة المصنعة بتكوين ملحقات شاشة اللمس السلكية بشكل منفصل (طول السلك في حدود 2 متر)

محلل الأوزون المذاب - المعلمات التقنية:
